在不定形耐火材料方面，隨著不定形耐火材料結合劑的開發(fā)，生產高性能的輕質耐火澆注料成為可能。本產品采用和骨料為多孔莫來石（AL2O3的質量分數為70%），臨界粒度為8mm，粒度分為8~5mm、5~3mm、3~1mm、1~0mm四級，其中8~5mm的占15%~25%（質量分數下同），1~0mm的占10%~15%。細粉部分主要有一級高鋁細粉（AL2O3的質量分數為84.3%）、高鋁水泥（AL2O3的質量分數為54.6%）、純鋁酸鈣水泥（AL2O3的質量分數為75.2%）、ρ—AL2O3和硅灰等。顆粒與細粉的質量比為（50~60：（35~50））。
按產品配方取物料，放在攪拌機中預混2min后邊加水邊攪拌，直至達到合適的稠度（加水量為16%~18%），用40mmX40mmX160mm的三聯(lián)模機械振動至料的表面返獎冒泡，試驗表明該澆注料流動性較好。在室溫下養(yǎng)護1d后脫模，脫模后繼續(xù)在室溫下養(yǎng)護2d，然后進行下述試驗。
（1）110℃烘干24h，冷卻至室溫后測定其線變化率及常溫抗折強度和常溫耐壓強度。
（2）將另一部分烘干后的試樣分別經1100℃、加熱處理（保溫3h）然后測量線變化率及常溫抗折強度和常溫耐壓強度

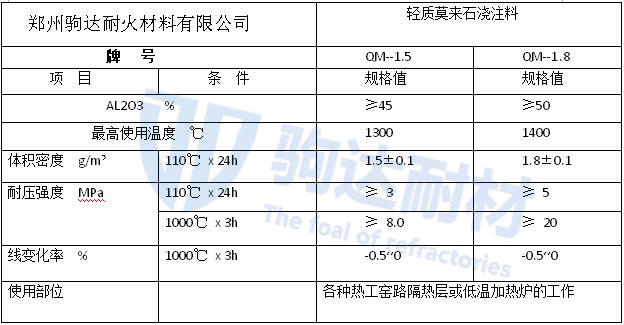

試驗結果表明如下表化驗指標：
以結論：以莫來石多孔熟料作骨料，采用合理的粒度級配，使用ρ—AL2O3做結合劑，可生產出施工性能好、強度高、體積穩(wěn)定性好、適合以中高溫部位使用的輕質莫來石澆注料。
