高溫多孔熟料耐火澆注料系用低熔物加入法生產(chǎn)的多孔熟料骨料、高鋁粉、生黏土、硅灰、結(jié)合劑、膨脹劑、促凝劑和減水劑等材料，配制成的黏土結(jié)合或低水泥多孔熟料耐火澆注料。其特點(diǎn)是體積密度小、強(qiáng)度高、燒后線(xiàn)變化小和熱導(dǎo)率低。同時(shí)，使用溫度高，一般為1300~1500℃。為了與普通多孔熟料耐火澆注料相區(qū)別，故稱(chēng)之為高溫多孔熟料耐火澆注料。
表1-4為高溫多孔熟料澆注料的性能。從表中看出，該類(lèi)澆注料烘干強(qiáng)度介于上述兩類(lèi)澆注料之間，1400~1500℃的強(qiáng)度相當(dāng)高，幾乎與普通重質(zhì)水泥耐火澆注料相同;1400℃燒后線(xiàn)變化呈膨脹態(tài)勢(shì)，1500℃時(shí)黏土質(zhì)的略有收縮，而莫來(lái)石質(zhì)的仍為+0.4%;耐火度≥1710℃，熱導(dǎo)率約為0.5W(m·K)。因此，該類(lèi)澆注料能在軋鋼工業(yè)爐等熱工設(shè)備上使用，壽命較長(zhǎng)，節(jié)能效果較好，應(yīng)大力推廣。

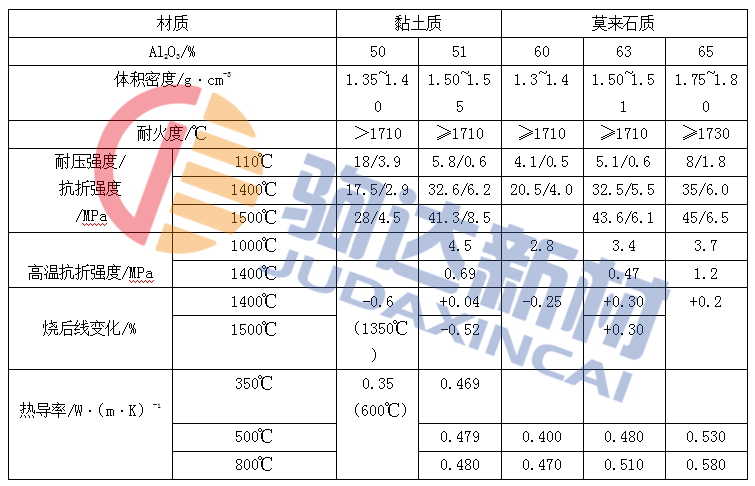

表1-1 高溫多孔熟料澆注料的性能
�、�、②檢驗(yàn)溫度分別為1100℃和1300℃。
